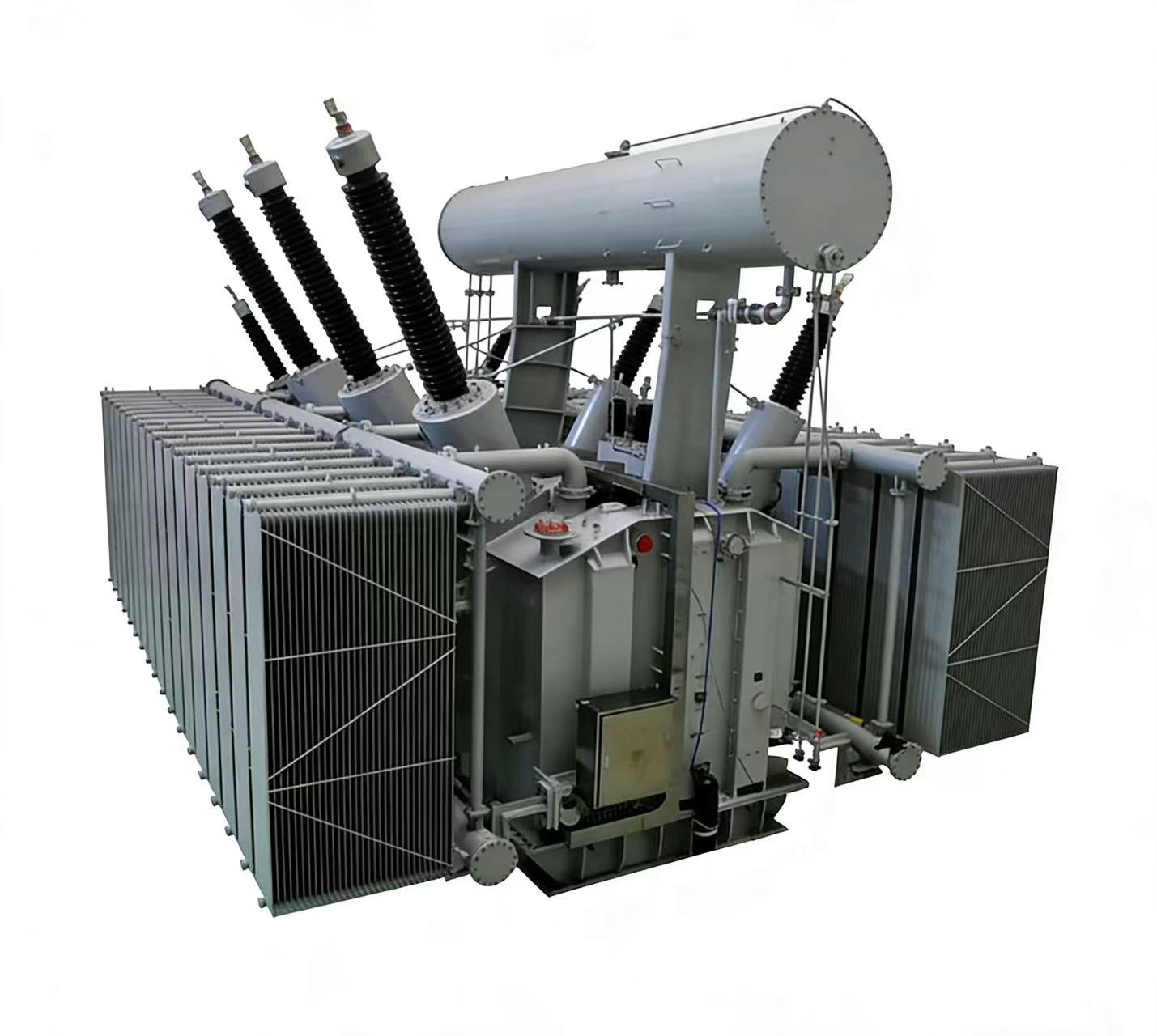

1. 제품 소개
3상 2권선 유입식 변압기로, 강제유동 방식과 부하 시 전압 조정 기능을 갖추고 있습니다. 에너지 효율이 매우 높고 수명이 길며 내구성이 뛰어납니다.
이 제품의 핵심 기능은 고전압에서 효율적인 전력 전송과 유연한 전압 조정을 구현하는 것입니다. 110kV, 220kV 등 주요 전력 송배전 환경에 적합하며, 대용량, 고안정성, 저손실 등의 특징을 갖추고 있습니다. 지역 전력망, 대규모 산업 단지, 신에너지 계통 연계에 있어 핵심 설비로 활용됩니다.
2. 기술적인 매개변수(맞춤형)
| 목 | 핵심 매개변수(일반적인 범위) | 설명 |
정격 용량 |
20,000kVA ~ 300,000kVA |
전력 전송 용량을 결정하며, 사용자 정의가 가능합니다. |
연결 그룹 |
YNd11 |
3차 고조파를 억제하며, 3상 4선식 시스템에 적합합니다. |
무부하 손실 |
저손실 설계(국가 표준 한도 이하 15% 손실) |
고품질 실리콘 스틸 코어, 에너지 절약 |
부하 손실 |
저손실 구리 권선 설계 |
장기적인 운영 에너지 소비를 줄입니다. |
냉각 모드 |
OFAF/ONAF (강제 공기 순환식 / 천연 공기 순환식) |
대용량 변압기를 위한 고효율 방열 |
밀봉된 구조 |
캡슐 밀봉/금속 골판형 확장형 |
공기와 습기를 차단하여 오일의 수명을 연장합니다. |
3. 주요 특징
고효율 및 에너지 절약
두께 0.3mm 이하의 냉간압연 저손실 실리콘 강판을 사용하고 완전 이음매 구조를 채택하여 장기 운전 시 전기 비용을 크게 절감합니다.
강력한 단락 내성
권선은 견고한 결속 및 지향성 냉각 구조를 채택합니다. 클램프와 철심은 일체형으로 강화되어 단락 전자기력을 효과적으로 차단하고 작동 신뢰성을 향상시킵니다.
유연한 전압 조정
부하 시 전압 변동에 따라 전압을 무단계로 조절할 수 있는 탭 체인저가 장착되어 있습니다. 부하 변동에 적응하여 안정적인 출력 전압(조절 범위 ±5%)을 보장합니다.
밀폐형 및 유지보수 불필요
밀봉된 오일 탱크를 채택하여 변압기 오일을 공기로부터 격리하고 오일 노화를 지연하며 유지 관리 작업량을 줄이고 서비스 수명을 연장합니다.
높은 절연성 및 안전성
고전압 권선은 임펄스 전압 분포를 개선하기 위해 연속 교차 구조 또는 강화된 부분을 갖춘 내부 차폐 구조를 채택합니다.
강한 적응성
다양한 전압 조합과 3권선 버전을 통해 맞춤형 제품을 제작할 수 있으며, 다양한 전력망 구조 및 산업 현장과 호환됩니다.
4. 적용 시나리오
지역 송전망: 110kV/220kV 주요 변전소의 핵심 설비로 사용되어 지역 전력 송전 및 전압 변환에 활용됩니다.
대규모 산업 허브: 철강, 석유화학, 데이터 센터 및 기타 중부하 산업 기지에 적용됩니다.
도시 전력망 개선: 소음이 적은 도시 중앙 변전소 및 신규 지역 배전 프로젝트에 적합합니다.
신에너지 계통 연계: 풍력 및 태양광 발전소의 가압 발전소에서 효율적인 계통 연계를 위해 사용됩니다.
산업 및 광업 기업: 광산, 화학 산업 및 외딴 공장에 전용 전력을 공급하여 지속적인 생산과 안전을 보장합니다.
